Simco-ION CMME靜電發生器
+小型設計，適合IML應用；
+輸出0-20KV /0-0.4mA;+供電電源24VDC；
+Cycle OK信號（專利技術）；
+結構緊湊堅固，可承受高重力；
+無高壓線纜通過線纜通道運行；
+小型化設計,僅重340g；
+可拆卸高壓分配塊；
+雙側LED指示；
+微處理器控制；
+外部設定值控制；
+遠程開/關信號；
+也供應IQ型。
CMME是專為IML模內貼標應用設計的小型靜電發生器。它完全集成高壓部件，僅需一個24VDC供電電源。結構緊湊，堅固，重量僅340克。這使它非常適合于安裝在IML拾料及固定處理系統機械手的末端。它可以輕松承受在IML過程中存在的高重力。
CMME具有獨特（專利性）Cycle OK功能
當標簽上累積了足夠的靜電荷時，一個信號將被激活，表示充電完成。該信號可以被機器接口使用來決定停止充電。
在Cycle OK（循環OK）第二階段，信號將表明芯模上的電荷已降到安全水平下，以開始將芯模移出模具。
這種創新性功能完全消除了每個IML應用程序及在更換產品或標簽時的推測工作和試驗裝置。
最棒的一點是，它可以幫您節省成本！
使用CMME靜電發生器，可以大大減少充電時間，從而減少模內貼標過程總的循環時間。
加快初始設置;加快轉換速度；加速循環時間；提高可靠性。
循環ok信號還可以給您更多的過程信息，如果在充電過程中充電量偏離設定值的10%，cycle ok信號將不被激活，告知您充電不成功。
這可能表示一個或多個標簽未出現，致使過多的電壓泄漏。CMME末端兩側的LED指示設備狀態的基本信息。
狀態 高壓 LED
初始化 關 綠燈閃爍@10Hz
待機 關 綠燈閃爍@1Hz
正常模式 開 桔燈
過載Cycle OK 開 紅燈閃爍@5Hz
電源電壓<20V 開 紅燈閃爍@5Hz
過載HV 開 紅燈
溫度>90℃ 關 紅燈閃爍@1Hz
技術參數
所需電源
電源電壓： 21-27VDC
耗電： 最大0.7A
設定值 ： 4-10mA ,220Ω內部電阻
連接器： M12連接器，5-pin
輸出
輸出電壓： 0-20KV
輸出電流： 最大0.4mA@100% 工作循環
應用環境
應用環境： 工業，室內
環境溫度： 0-55℃
防護等級： IP54
信號
Cycle OK: 電源電壓-1V（最大0.5mA）
遠程開/關： 10-30V
機械參數
尺寸： 200x45x36 mm
重量： 340g(不包括高壓線纜)
外殼材質： ABS
振動阻力： ≤6G，≤7m/s
可選： IQ型
Pin 名稱 標準線纜顏色
1 +24V 棕
2 遠程開/關 白
3 0V/GND 藍
4 Cycle OK 黑
5 電壓設定值 灰

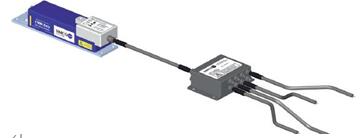

可拆卸高壓分配塊. CMME帶分線器及電極

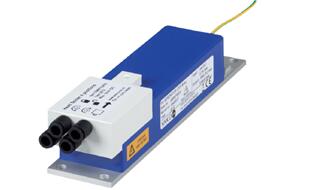

CMME帶4個快速連接接口. CMME可直接與機器接口連接，可提供一個4-20mA的信號用于設定值控制， 及一個24VDC信號用于遠程開/關。
可增添一個額外的控制電路來實現手動操作?？刂齐娐废喈斢谑鼓惭b一個電位器和LED，僅需在機器接口的面板上提供兩個安裝孔即可。

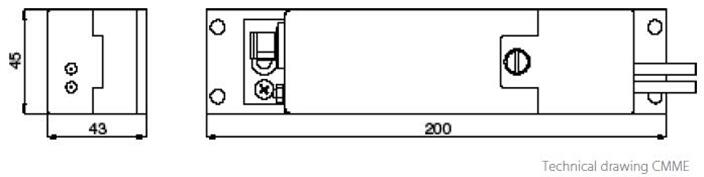

尺寸
