優秀設計、優異材料、精密加工、嚴格檢測
1、美國原裝
2、食品級不銹鋼制造
3、高制冷量，低耗氣量
4、合格率：從未有不合格產品
美國、歐洲及中國大量使用
中國石油、中國石化、中國航空航天、中國煤炭、中國鋼鐵、中國食品、中國醫藥等行業大量使用。石油、化工、軍工、采礦、紡織、造紙、橡膠、印刷、計算機等行業都廣泛應用。
簡介

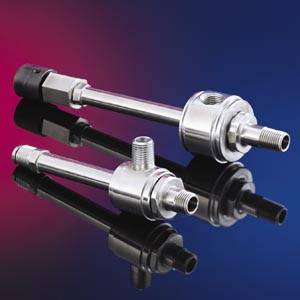

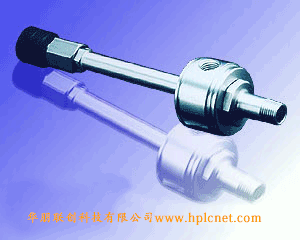

渦流管(Vortex Tube)又稱渦漩管、冷風管、冷氣管、局部冷卻器、點制冷器等。美國埃泰克不銹鋼渦流管采用高品質食品級不銹鋼材料制造，是目前世界上質量可靠、性價比高的產品。其產品在美國、歐洲、中國和日本等國家大量使用。
工作原理
渦流管是一種結構非常簡單的能量分離裝置，由噴嘴、渦流室、分離孔板和冷熱兩端管所組成。工作時壓縮氣體在噴嘴內膨脹，然后以很高的速度沿切線方向進入渦流管。氣流在渦流管內高速旋轉時，經過渦流變換后分離成溫度不相等的兩部分氣流，處于中心部位的氣流溫度低，而處于外層部位的氣流溫度高，根據應用實例的需要，可以調節冷熱流比例，從而得到最佳制冷效應或制熱效應。

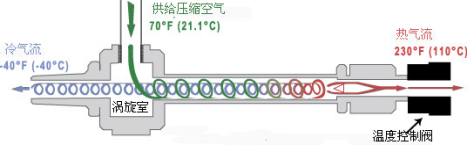

渦流管原理圖
美國AiRTX渦流管與其它品牌渦流管的區別
AiRTX渦流管把追求低溫和追求高冷效比這兩個標定渦流管制冷性能的參數進行完美的結合，既避免了因追求冷氣出口的低溫效應而忽視冷效比，又避免了因片面追求冷效比而忽略低溫效應。
可靠的，可預先設定，易于控制的冷卻工具
渦流管可將壓縮空氣轉化為兩股氣流，冷氣流和熱氣流。它沒有運動部件，簡單、廉價。AIRTX渦流管特點如下:
* 可產生溫度從-40 °F (-40 °C)到+250 °F (+110°C)的氣流。
* 制冷功率可達2800Btu/H (630 Kcal/H)。
* 氣流量可達35 SCFM (990 SLPM)。
* 無運動部件、便攜、輕巧、廉價。
* 無需用電、氟利昂或化學冷媒，僅用經過濾的工業用壓縮空氣。
* 無火花閃現的危險，沒有無線/射頻干擾。
* 即時開/關，易于控制，制冷不產生任何廢棄物。
* 無需清理殘留物，無需清洗零部件。
* 運行可靠、免維護，不銹鋼結構持久耐用。
* 輸入壓縮空氣量為10, 15, 25, 和 35 SCFM (280, 420, 700, 990 SLPM)；能產生高達2500 Btu/H (630 Kcal/H)制冷量。
* 僅用手動旋鈕和溫度計來調節冷氣出口溫度。如果壓縮空氣的入口壓力和溫度保持不變，渦流管的出口溫度將保持在±1 °F (±0.6°C)的范圍內持續不變。
“制冷系數”：影響渦流管性能的重要參數
“制冷系數（冷效比）”是指輸入渦流管的壓縮空氣與輸出冷氣的百分比，壓縮空氣總量為分母，比壓縮空氣總量少些的冷氣量為分子。制冷系數越小，冷氣的溫度就越低。
制冷系數也取決于渦流管中渦流發生器的型號，例如：“高制冷系數型”或“低制冷系數型”渦流發生器。 絕大多數工業應用中使用高制冷系數(大于50%)的渦流發生器。高制冷系數渦流管很容易將常溫下的壓縮空氣溫度降低50-90°F (28-50°C)。
高制冷系數型可以提供更多的冷氣流，但不能輸出極低溫度。高制冷系數工作模式下輸出的冷氣流與冷氣溫度結合可產生最大制冷能力，或者最大的Btu/H (Kcal/H)。
低制冷系數(低于50%)意味著能產生少量而且溫度更低(低溫可達 -40°F/-40°C)的冷氣。簡單的說，產生的冷氣越少，冷氣的溫度就越低。
我們應該記住，最大制冷能力（也叫最大冷卻量或制冷量）是在高制冷系數的渦流管中產生的。

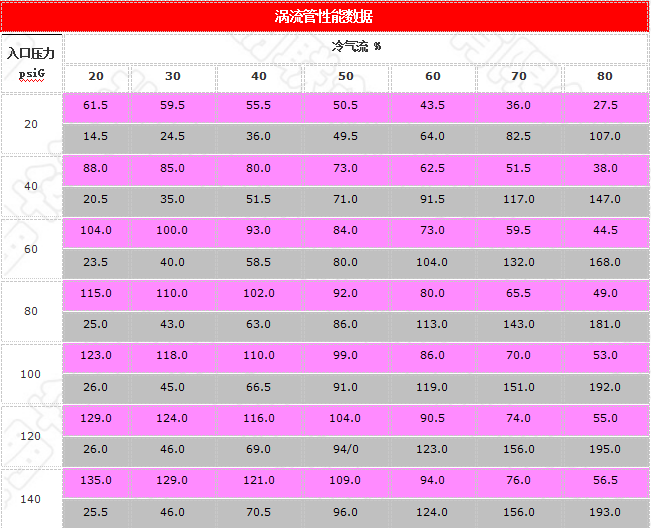

下表表示在不同入口壓力和冷效比的情況下，溫降和溫升數值。圖中，粉色區域表示冷端溫降°F ，灰色區域表示熱端溫升°F。
AiRTX渦流管——優秀設計、優秀材料、精密的加工組裝和嚴格的性能測試
埃泰克以抗腐蝕、食品潔凈等級的不銹鋼作為渦流管產品的主要結構材料。埃泰克設計者在渦流管方便性、可靠性、耐久性的每一個方面都做出了優化設計。
埃泰克渦流管有著與其外觀一樣優異的性能，它沒有廉價的鋁質和黃銅材料的部件，產品在加工、組裝和性能測試方面極其嚴格。
埃泰克渦流管制造尺寸精密，并在極其嚴格的質量控制下生產，確保產品在使用過程中能夠長期可靠、免維護運行。
渦流管能給您這樣滿意的答案，無論何時何地，只用壓縮空氣不用其它任何動力源，就能產生持續穩定的冷氣。它免維護，沒有雜亂的零件，沒有爆炸的危險，不用電，無活動部件——產生的潔凈的冷卻氣體可供工業或者實驗室局部制冷使用。

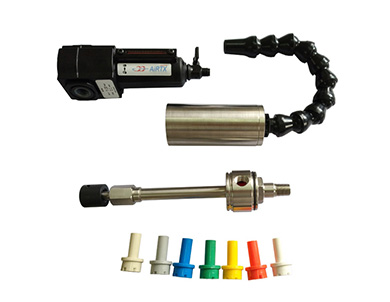

兩種規格，十種不同性能渦流管可供選擇
只需更換渦流發生器，美國埃泰克公司的每一根渦流管都能有十個工作參數范圍可選擇。無論是高或低制冷系數的冷氣發生器，都有輸入壓縮空氣容量為8, 10, 15, 25 和 35 SCFM (220, 280, 420, 700, 990 SLPM)的參數范圍可以選擇。客戶可以單獨訂購某一型號的渦流發生器也可以訂購包括所有參數型號的渦流發生器套件。
應用
* 冷卻制造過程：塑料或金屬加工、木材加工、焊接、粘接、熱密封、縫紉針、模具加工等。
* 在實驗室里用于冷卻和干燥樣氣，冷卻環境艙。
* 電子元器件、儀表、開關和溫度調節裝置等的冷卻及溫度控制。

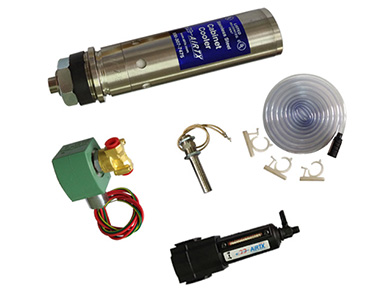

* 密閉的電子控制系統的溫度調節：CNC柜、工業PCs系統、PLCs系統、馬達控制中心。
* 產生+250℉ (+110℃)的熱氣，沒有電火花和爆炸危險，可十分方便地用于熱軟化塑料、融化膠水、密封包裝袋等。
* 用于制作人體空調服。

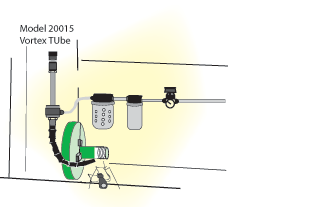

典型應用案例

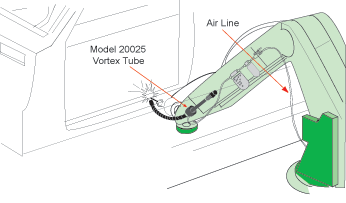

交通運輸業——點焊接
點焊接工藝中，使用渦流管對焊點進行冷卻，可以避免二次清潔和平整焊點的操作，大大增進焊接質量和產品焊接外觀。
塑料切割——消除縱裂
渦流管應用于輪胎高速切割工藝中——把冷氣持續的注入切削刀具的切削口，就能保持刀具持續鋒利，避免因切削造成熱量累積損壞刀具，同時也保證了切口的光潔度。
金屬加工—避免出碎渣
不用冷卻液而改用 0°F (-18°C)從渦流管出來的冷氣來冷卻，可以避免黃銅加工中出現碎渣現象，沒有黃銅渣的累積，切削過程變得更加清潔，也避免了加工完工件以后的二次清理環節。
金屬加工——單點切削螺紋工藝冷卻
單點切削加工中的熱量累積會縮短切削刀具的壽命和生產出粗糙的螺紋產品，從渦流管出來的潔凈、干燥、零度以下的冷氣會提高切削速度，同時也避免了加工工具的微裂和過早的毀壞、老化。

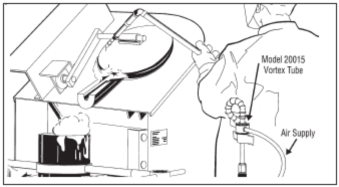

翻砂鑄造工藝

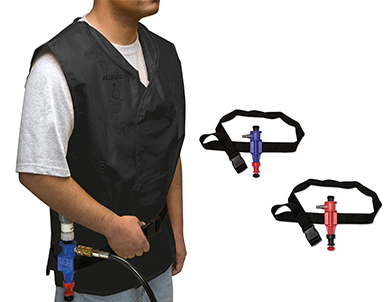

從渦流管出來的冷氣直接注入工作人員的保護服來改善操作者的工作環境，渦流管有控制調節旋鈕，用來調節制冷量和溫度。用渦流管可以做成適合不同工作環境下的空調防護服（Cooling Vest）使用范圍更寬。

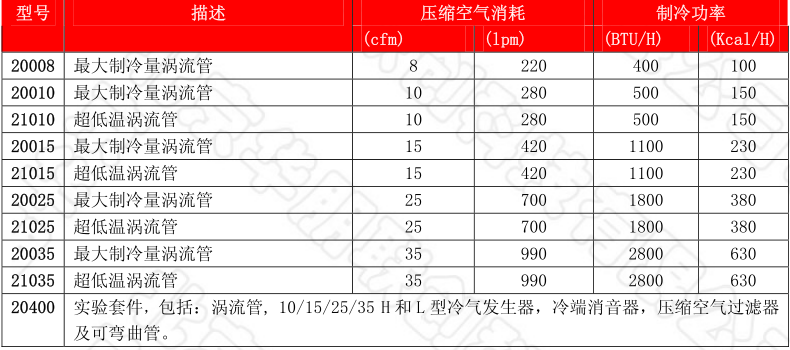

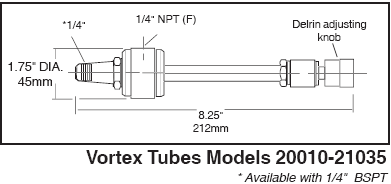

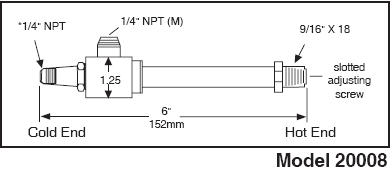

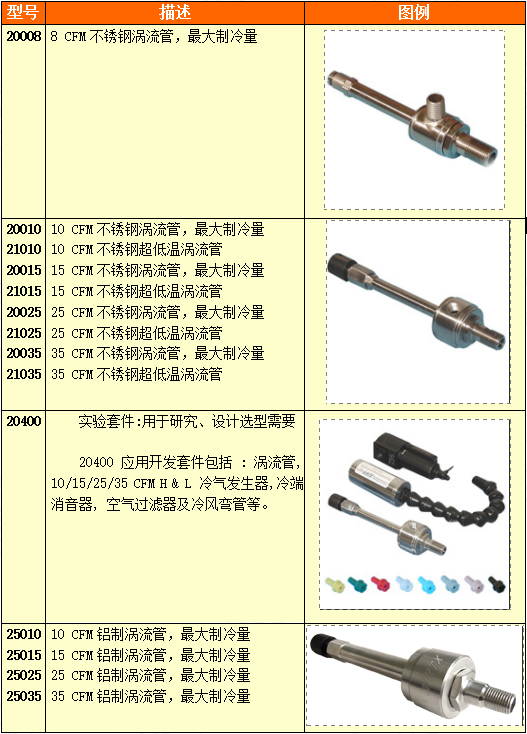

型號尺寸及工作參數
附注：AiRTX渦流管的額定工作壓力是100psi(6.9Bar),在不同的壓力等級下，渦流管的制冷功率不同，AiRTX渦流管的最大耐壓值是250PSIG。
渦流管選型

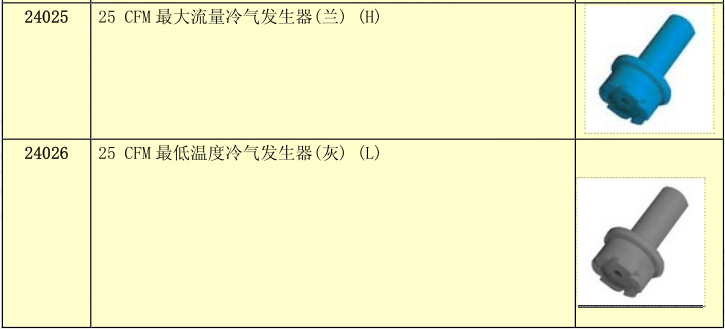

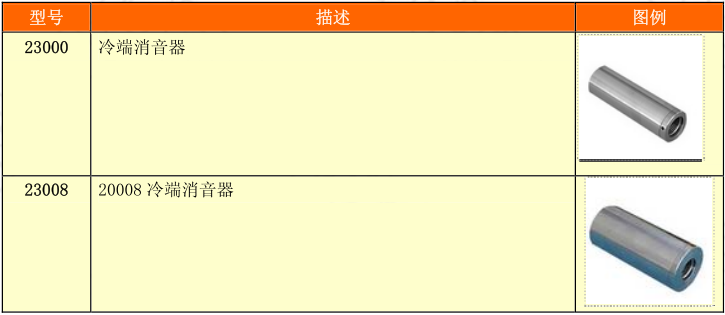

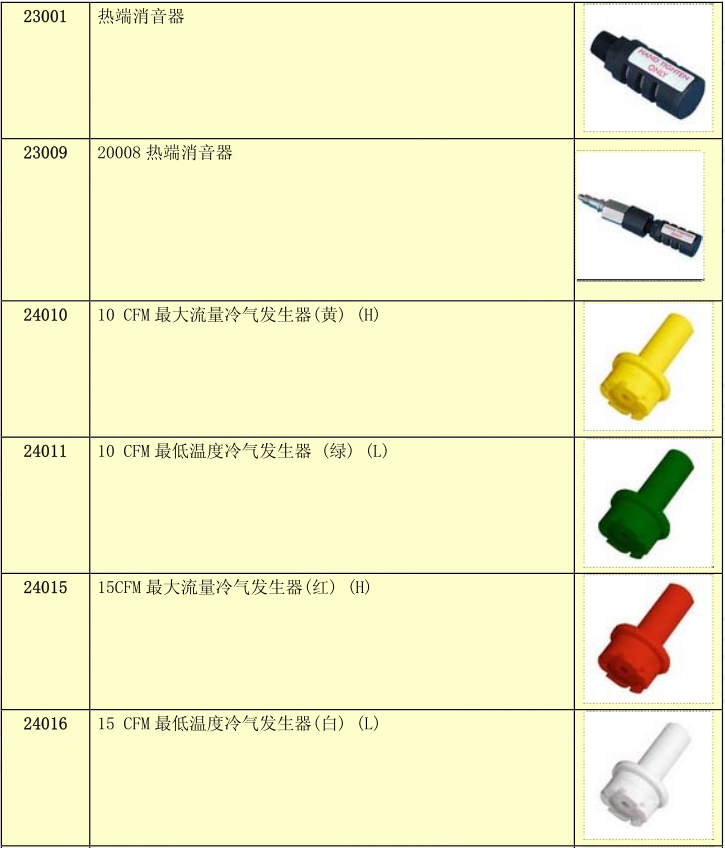

附件（選配）
華朋聯創向您保證，產品為美國AiRTX原裝進口。
產品終身服務，質保期1年，開13%增值稅發票，如有問題可支持退貨換貨。
